ml:mio verbindet — neue MADI-Wege für die Vi Serie von Soundcraft

Die digitalen Mischpultsysteme der Vi Serie von Soundcraft gehören zu den bekanntesten der Welt. Das kompakteste Mischpult der Produktserie ist die Vi1. Da die Vi1 nur eine MADI Schnittstelle besitzt, die typischerweise für die Verbindung zur Stagebox genutzt wird, profitiert das System von der hohen Flexibilität der ml:mio, dem MADI Medienkonverter, Splitter und Router ml:mio von sonible.

Wird ein Vi1 Mischpult in Verbindung mit einer Stagebox verwendet, kann die sonible ml:mio weitere MADI Verbindungen für Aufnahmen oder virtuelle Soundchecks zur Verfügung stellen. Ist beispielsweise eine Stagebox mit optischem MADI Ausgang mit einer ml:mio verbunden, kann das Signal mit Hilfe des sonible Medienkonverters problemlos via TP (Twisted Pair) an das Mischpult und zusätzlich via BNC an einen Recorder geschickt werden.

Verfügt eine Stagebox hingegen über einen TP Anschluss, ein typisches Setup in Verbindung mit einer Vi1, ist es nötig, die TP MADI Karte im Mischpult gegen eine optische MADI Karte auszutauschen (erhältlich bei deinem Soundcraft Händler). Anschließend kann die ml:mio einfach über ein kurzes Kabel mit SC-Duplex-Stecker mit dem Vi1 Mischpult und folglich die Stagebox über den TP Anschluss mit der ml:mio verbunden werden. Die BNC Anschlüsse der ml:mio können dann dafür genutzt werden, die von der Stagebox eingehenden Signale zu splitten. Mittels der Kippschalter kann man unkompliziert zwischen den Mischpultanschlüssen zur Stagebox oder zur Playback-Quelle für einen virtuellen Soundcheck hin und her schalten.

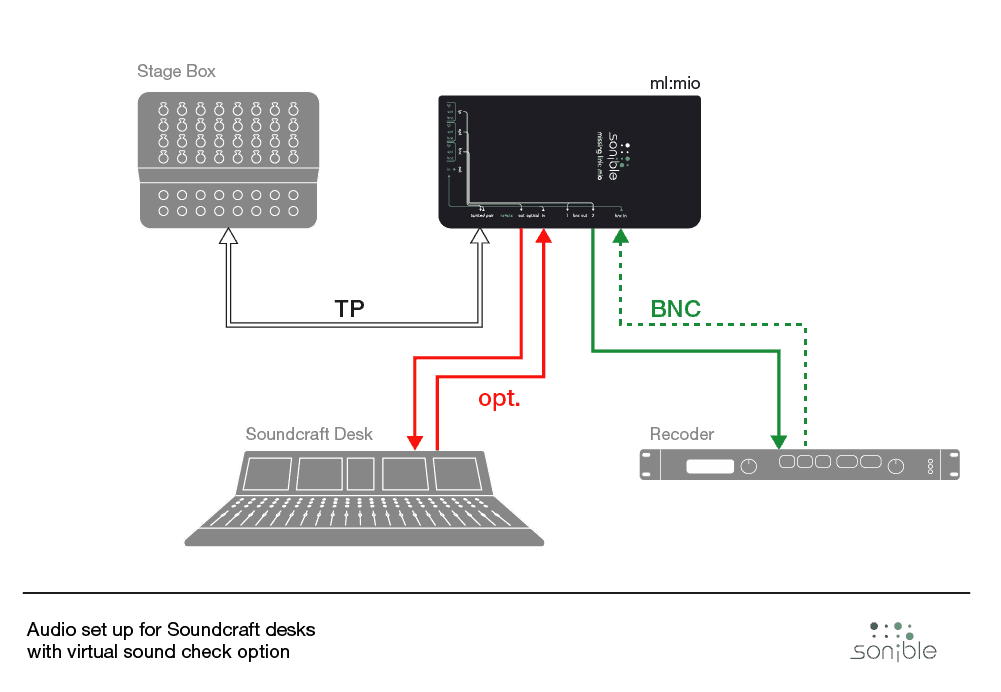

Vi1 und ml:mio Setup mit zusätzlichem Recorder und Option für virtuelle Soundchecks (TP Stagebox)

1. Verbinde die Stagebox zum TP Anschluss der ml:mio mittels TP Kabel. Schalte den Soundcraft/Studer Modus ein und schalte vom RX/TX-Modus zum Peripheral Modus
2. Verbinde den optischen Anschluss der ml:mio mit der optischen MADI Karte des Vi1* mit einem kurzen Kabel (SC-Duplex-Stecker)
3. Verbinde das Aufnahmegerät mittels BNC in & out .(*optische MADI Karten sind bei deinem Soundcraft Händler erhältlich)

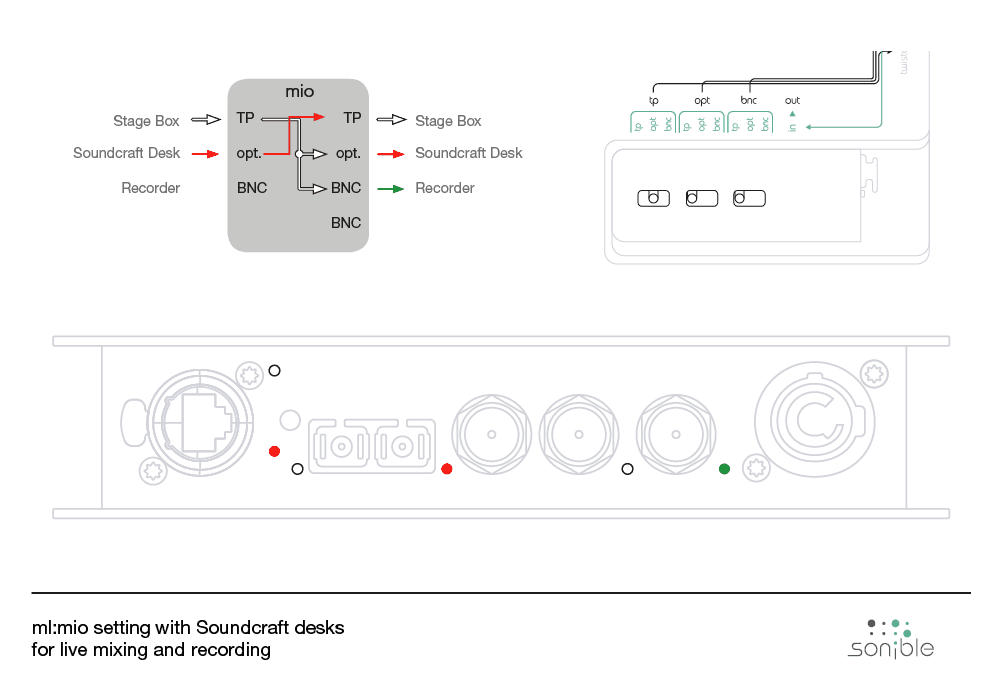

ml:mio Kippschalter Setup für Live-Setup (Aufnahme)

1. Stelle „TP out“ auf „Opt in“
2. Stelle „Opt out“ auf „TP in“
3. Stelle „BNC out“ auf „TP in“ (um Stagebox Mikrofone aufzunehmen)

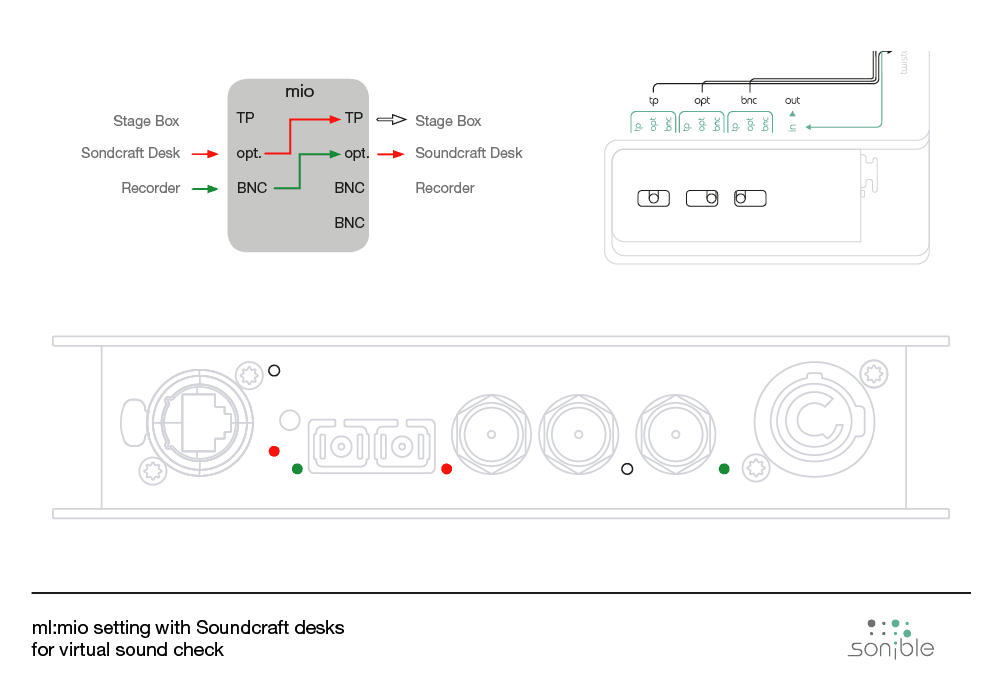

ml:mio Kippschalter Setup für Playback (virtueller Soundcheck)

1. Stelle „Opt out“ auf „BNC in“

Achtung: In diesem Modus nicht auf Reconfig drücken oder die Vi1 neu starten, da die Zuschaltung der Stagebox sonst verschwindet und sie mittels MADI Zuschaltung hinzugefügt werden muss.

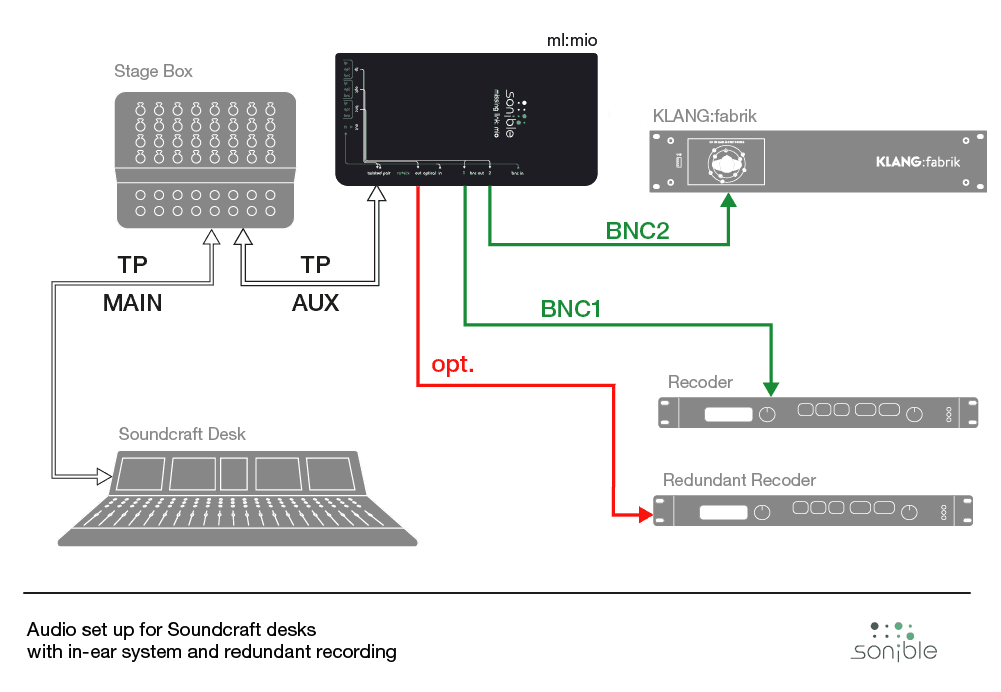

Vi Stagebox MADI AUX Anschluss für gleichzeitiges Aufnehmen und in-ear Monitoring

1. Verbinde den TP MAIN Anschluss der Soundcraft Stagebox mit dem Soundcraft Mischpult
2. Verbinde TP AUX Anschluss der Soundcraft Stagebox mit dem TP Anschluss der ml:mio mittels TP Kabel. Schalte den Soundcraft/Studer Modus ein und schalte vom RX/TX-Modus auf den Peripheral Modus.

Du kannst bis zu drei unabhängige Geräte mit den BNC und optischen Ausgängen verbinden, zum Beispiel:

1. Verbinde den MADI Recorder 1 mit BNC out 1
2. Verbinde ein MADI Gerät für in-ear Monitoring mit BNC out 2
3. Verbinde einen weiteren Recorder 2 mit dem optischen out

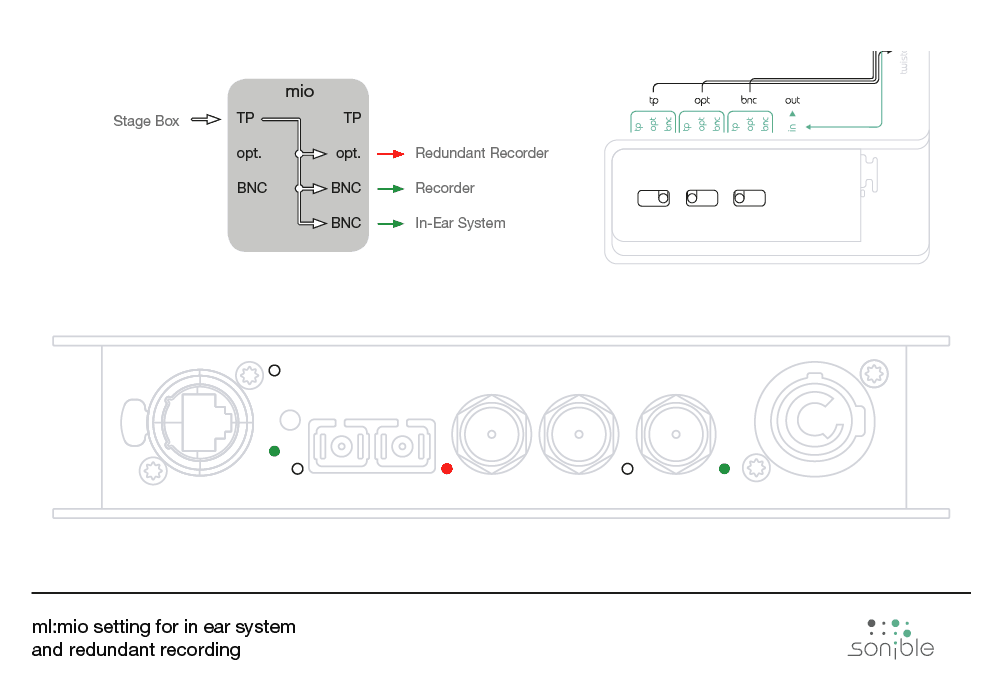

ml:mio Kippschalter Setup für Aufnahmen und in-ear Monitoring

1. Stelle „Opt out“ auf „TP in“
2. Stelle „BNC out“ auf „TP in“
